- Высокая устойчивость к эксцентричным нагрузкам
Способность выдерживать эксцентричные нагрузки до 4 % от максимальной номинальной нагрузки, что обеспечивает стабильную и надежную работу даже при смещении центра тяжести груза.
-
Сверхнизкий профиль со встроенным наклонным седлом
Цилиндр имеет чрезвычайно низкую высоту в закрытом состоянии и встроенное наклонное седло.Такая конструкция идеально подходит для работы в ограниченном пространстве и при подъеме тяжелых грузов, когда обычные цилиндры не помещаются.
-
Встроенное наклонное седло (до 4°)
Седло допускает угловую компенсацию до 4 градусов, равномерно распределяя нагрузку по поверхности поршня. Это снижает концентрацию напряжений и помогает предотвратить преждевременное повреждение уплотнения или цилиндра, если контактная поверхность не идеально параллельна.
-
Усовершенствованная обработка поверхности — газовое азотирование + последующее окисление
Цилиндр подвергается газовому азотированию с последующим процессом окисления. Такая обработка обеспечивает превосходную коррозионную стойкость и повышает способность цилиндра выдерживать эксцентриковые нагрузки и воздействие суровых условий окружающей среды.
-
Линия индикатора максимального хода
На поршне нанесена четкая линия ограничения хода. Это визуальное предупреждение помогает оператору избежать чрезмерного выдвижения поршня, что способствует более безопасному использованию.
-
Быстроразъемное соединение CEJN и пылезащитный колпачок — стандарт для всех моделей
Каждый цилиндр CUSP оснащен быстроразъемным соединением CEJN и пылезащитным колпачком, которые обеспечивают быстрое гидравлическое соединение без использования инструментов и предотвращают попадание загрязнений, когда цилиндр не используется.
-
Отсутствие стопорного кольца, ограничивающего ход поршня
В CUSP нет стопорного кольца, что позволяет использовать весь ход поршня. Это делает его подходящим для случаев, когда длина хода поршня не ограничена, при условии соблюдения допустимых рабочих параметров.
|
Номер модели |
Грузоподъемность/т |
Ход поршня/мм |
Эффективная площадь цилиндра/см2 |
Объем масла/см3 |

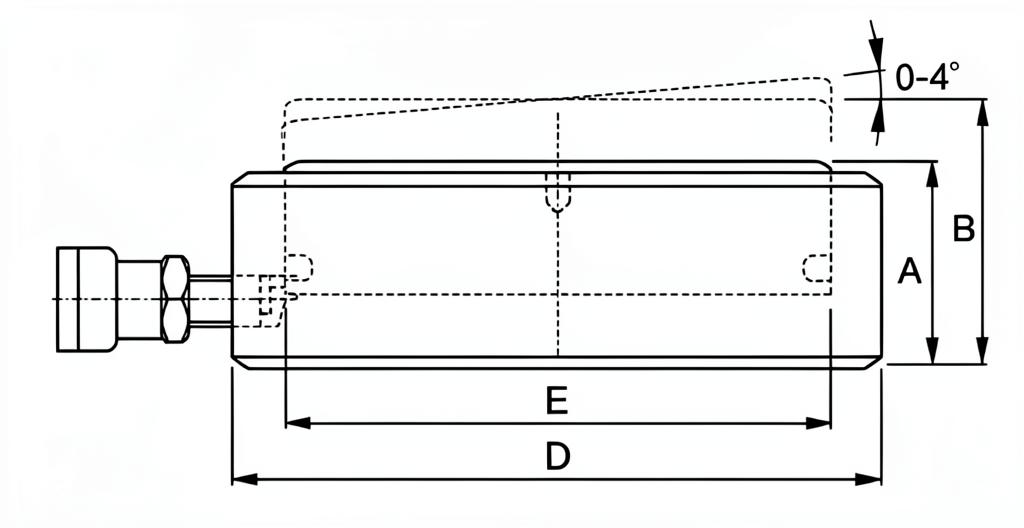

Высота в сложенном состоянии/мм(A) |
Высота в разложенном состоянии/мм(B) |
Внешний диаметр/мм(D) |
Диаметр цилиндра/мм(E) |
Наклон |
Вес/кг |
|
CUSP10 |
10 |
6 |
13.9 |
9.3 |
35.5 |
41.5 |
72 |
42 |
2 |
1.2 |
|
CUSP20 |
20 |
6 |
28.3 |
19.8 |
40.5 |
46.5 |
90 |
60 |
2 |
1.9 |
|
CUSP30 |
30 |
6 |
44.2 |
32.1 |
42.5 |
48.5 |
105 |
75 |
2 |
2.7 |
|
CUSP50 |
50 |
10 |
78.5 |
104 |
57 |
67 |
130 |
100 |
4 |
5.6 |
|
CUSP75 |
75 |
10 |
113.1 |
158 |
60.5 |
70.5 |
150 |
120 |
4 |
8 |
|
CUSP100 |
100 |
10 |
153.9 |
226 |
63.5 |
73.5 |
170 |
140 |
4 |
10.8 |
|
CUSP150 |
150 |
10 |
227 |
324 |
65 |
75 |
200 |
170 |
3 |
15.3 |
|
CUSP200 |
200 |
10 |
298.6 |
446 |
69 |
79 |
229 |
195 |
3 |
21.5 |
|
CUSP250 |
250 |
10 |
363.1 |
569 |
72.5 |
82.5 |
252 |
215 |
3 |
27.3 |
|
CUSP300 |
300 |
10 |
452.4 |
637 |
72.5 |
82.5 |
282 |
240 |
2 |
34.4 |
|
CUSP400 |
400 |
10 |
572.6 |
837 |
77.5 |
87.5 |
316 |
270 |
2 |
46.2 |
|
CUSP500 |
500 |
10 |
730.6 |
1111 |
82.5 |
92.5 |
356 |
305 |
2 |
62.7 |
|
CUSP600 |
600 |
10 |
855.3 |
1334 |
87.5 |
97.5 |
386 |
330 |
2 |
78.4 |
|
CUSP750 |
750 |
10 |
1075.2 |
1757 |
93.5 |
103.5 |
432 |
370 |
2 |
105.2 |
|
CUSP1000 |
1000 |
10 |
1452.2 |
2531 |
103 |
113 |
502 |
430 |
2 |
157 |
