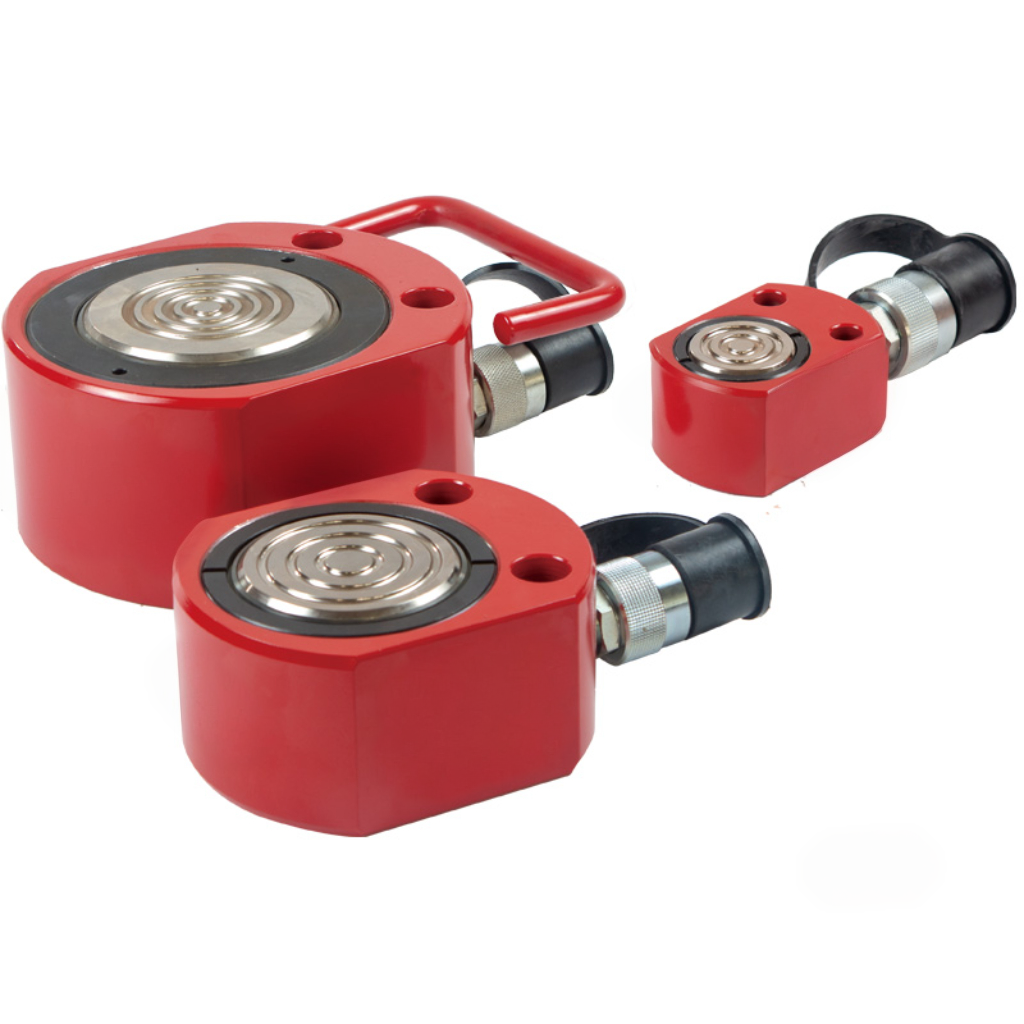

Гидравлические домкраты RSM представляет собой компактный плоский цилиндр с пружинным возвратом, предназначенный для использования в узких пространствах и областях с небольшим зазором над головой. Их можно использовать при техническом обслуживании, выравнивании машин, строительстве и горнодобывающей промышленности. Все домкраты серии RSM имеют отверстие цилиндра и поршневой шток из твердого хрома для максимальной коррозионной стойкости, а поверхность подшипников поршня покрыта бронзой, чтобы выдерживать боковые нагрузки, включая повреждения. Монтажные отверстия являются стандартными для всех моделей, а рифленый конец штока поршня улучшает сцепление с нагрузкой.
Усилие ： 5-200т
Максимум. Давление ： 700 бар / 10000 фунтов на кв. дюйм
Пружинный возврат
Особенности и преимущества:
Низкопрофильный плоский дизайн для использования в ограниченном пространстве.
Конструкция из высокопрочной легированной стали для повышенной прочности.
Закаленный и хромированный поршень снижает износ и коррозию.
На конце поршня с канавкой седла не требуется.
Прочная, прямолинейная, возвратная пружина обеспечивает быстрое втягивание.
Монтажные отверстия позволяют легко закрепить.
Экологически чистый процесс нанесения покрытия обеспечивает прочное антикоррозийное покрытие.
Технические характеристики
|
Номер модели |
Грузоподъемность/тонна (кН) |
Ход поршня/мм |
Эффективная площадь цилиндра/см2 |
Объем масла/см3 |

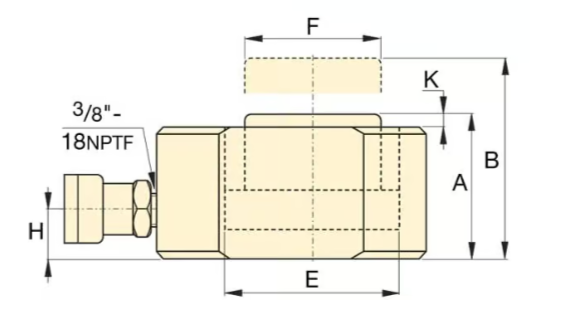

Высота в сложенном состоянии/мм(A) |
Высота в разложенном состоянии/мм(B) |
Внешний диаметр цилиндра/мм(C) |
Внутренний диаметр цилиндра/мм (D) |
Диаметр штока поршня/мм(E) |
Расстояние от основания до впускного отверстия/мм (F) |
Ход поршня. Из плгр./мм(J) |

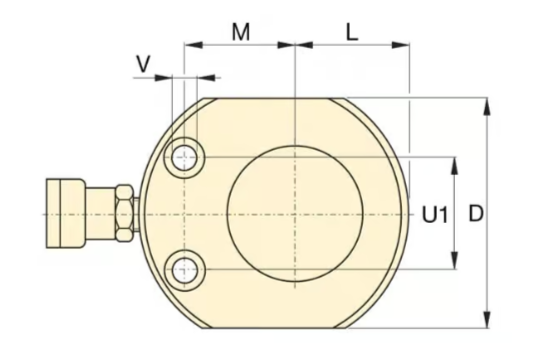

Расстояние между крепежными отверстиями/мм(T) |
Расстояние/мм(R) |
Диаметр отверстия для крепления основания/мм (U) |
Диаметр отверстия для крепления основания/мм (Z) |
Диаметр цековки отверстия для крепления основания/мм (V) |
Длина цековки отверстия для крепления основания/мм (Y) |
Вес/кг |
|
RSM50 |
5(45) |
6 |
6.5 |
4 |
32 |
38 |
58X41 |
28.7 |
25.4 |
16 |
1 |
22X28,5 |
20 |
28.5 |
5.5 |
9.1 |
4.3 |
1.0 |
|
RSM100 |
10(101) |
11 |
14.5 |
18 |
43 |
54 |
82X55 |
42.9 |
38.1 |
19 |
1 |
34X36,6 |
27 |
36.6 |
7.1 |
10.7 |
7.9 |
1.4 |
|
RSM200 |
20(201) |
11 |
28.7 |
32 |
51 |
62 |
101X76 |
60.5 |
50.8 |
19 |
1 |
39X49,3 |
39 |
49.3 |
10 |
15.1 |
9.9 |
3.1 |
|
RSM300 |
30(295) |
13 |
42.1 |
55 |
58 |
71 |
117X95 |
73.5 |
63.4 |
19 |
2 |
44X52.3 |
47 |
52.3 |
10 |
15.9 |
11.2 |
4.5 |
|
RSM500 |
45(435) |
16 |
62.1 |
99 |
66 |
82 |
140X114 |
88.9 |
69.8 |
19 |
2 |
53X66.5 |
57 |
66.5 |
11 |
19 |
12.7 |
6.8 |
|
RSM750 |
75(718) |
16 |
102.6 |
164 |
79 |
95 |
165X139 |
114.3 |
82.6 |
19 |
2 |
66X76.2 |
69 |
76.2 |
13.5 |
20.6 |
14.2 |
11.3 |
|
RSM1000 |
90(887) |
16 |
126.7 |
203 |
85 |
101 |
177X153 |
127 |
92.2 |
19 |
2 |
74X76.2 |
76 |
76.2 |
13.5 |
20.6 |
14.2 |
14.5 |
|
RSM1500 |
150(1386) |
16 |
198.1 |
317 |
100 |
116 |
215X190 |
158.8 |
114.3 |
23 |
2 |
82X117.3 |
95 |
117.3 |
13.5 |
20.6 |
14.2 |
26.3 |
