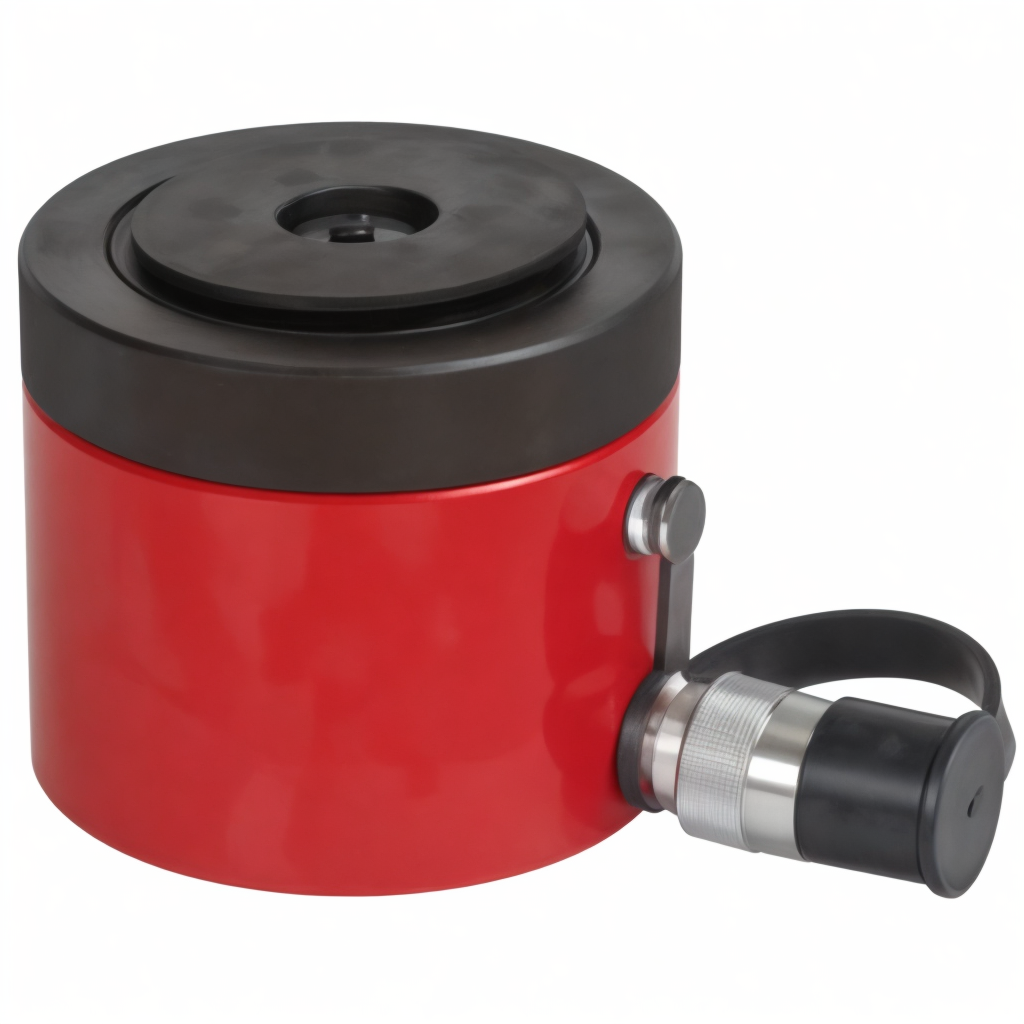

Гидравлические домкраты CLP — это конструкция, которая имеет резьбовой шток поршня и стопорное кольцо. Когда стопорное кольцо завинчено и зацеплено с корпусом цилиндра, нагрузка может удерживаться механически в течение длительного времени. Эти цилиндры идеально подходят для строительства мостов, технического обслуживания и подъема, требующих безопасного длительного удержания груза. Все цилиндры серии CLP имеют твердохромированное отверстие для максимальной коррозионной стойкости и специальное покрытие на штоке поршня и стопорном кольце для защиты от коррозии и истирания. Все цилиндры оснащены наклонными седлами, а порт перелива масла, который ограничивает ход поршня, является стандартным для всех моделей.
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
Низкопрофильная, плоская конструкция для использования в ограниченном пространстве.
Стопорная гайка из легированной стали для механического удержания нагрузки.
Все цилиндры серии CLP оснащены встроенными наклонными опорами с максимальным углом наклона до 5°.
Переливное отверстие выполняет функцию ограничителя хода.
Прочные гнездовые разъемы с пылезащитными колпачками.

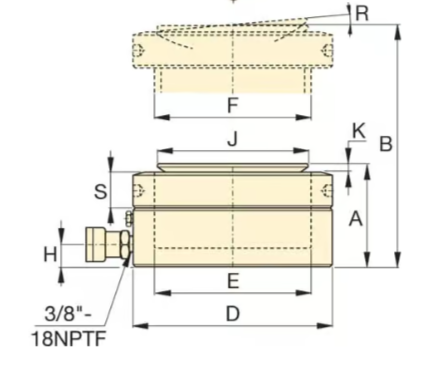

Технические характеристики
|
Номер модели |
Емкость (тонна) |
Ход (мм) |
Эффективная площадь цилиндра (см2) |
Объем масла (см3) |
Сложенная высота (мм) A |
Увеличенная высота (мм) B |
Внешний диаметр (мм) D |
Диаметр отверстия цилиндра (мм) E |
Диаметр плунжера (мм) F |
База для продвижения порта (мм) H |
Стандартный диаметр седла (мм) J |
Седло Протри. От плгр. (мм) K |
Седло Макс. Угол наклона R |
Стопорная гайка Высота (мм) S |
Вес (кг) |
|
CLP-602 |
60 |
50 |
86.6 |
433 |
125.00 |
175.00 |
140 |
96 |
ТР104 Х4 |
19 |
96 |
6 |
5 ℃ |
28 |
14.5 |
|
CLP-1002 |
100 |
50 |
143.1 |
715 |
137.00 |
187.00 |
175 |
126 |
TR134.5 х 6 |
21 |
126 |
8 |
5 ℃ |
31 |
23.5 |
|
CLP-1602 |
160 |
45 |
226.9 |
1021 |
148.00 |
193.00 |
220 |
159 |
TR170 х 6 |
27 |
160 |
9 |
5 ℃ |
40 |
41.5 |
|
CLP-2002 |
200 |
45 |
283.4 |
1275 |
155.00 |
200.00 |
245 |
180 |
ТР 190 Х6 |
30 |
180 |
10 |
5 ℃ |
43 |
57 |
|
CLP-2502 |
250 |
45 |
362.9 |
1633 |
159.00 |
204.00 |
275 |
200 |
TR215 х 6 |
32 |
200 |
11 |
5 ℃ |
44 |
74 |
|
CLP-4002 |
400 |
45 |
551.3 |
2481 |
178.00 |
223.00 |
350 |
250 |
TR265 х 6 |
39 |
250 |
11 |
4 ℃ |
55 |
134 |
|
CLP-5002 |
520 |
45 |
730.3 |
3286 |
192.00 |
237.00 |
400 |
290 |
TR305 х 6 |
48 |
290 |
10 |
3 ℃ |
62 |
189 |
