В гидравлических домкратах серии LPL используется специализированное покрытие Quench-Polish-Quench (QPQ)на всех внутренних и внешних компонентах. Эта усовершенствованная обработка поверхности значительно повышает износостойкость, коррозионную стойкость и усталостную прочность — важнейшие характеристики для гидравлических систем, работающих в сложных условиях.Применяя полную обработку QPQ (нитроцементацию, полировку и повторное оксидирование) к каждой детали, мы гарантируем исключительную долговечность и надёжность всех моделей цилиндров.
Низкопрофильные гидравлические домкраты с гайкой фиксации серии LPL являются односторонними, с возвратом нагрузки и оснащены контргайкой для безопасного удержания механической нагрузки в течение длительного времени. Все модели имеют покрытие из нитроцемента для повышения долговечности и защиты от коррозии в суровых условиях эксплуатации.
Особенности:
Механическая защита от нагрузки для безопасной работы:
-
Стопорная гайка для механической фиксации нагрузки: Встроенная стопорная гайка обеспечивает механическую фиксацию нагрузки, гарантируя безопасность рабочей среды за счет сохранения положения груза даже в случае потери гидравлического давления.
-
Компактная низкопрофильная конструкция: Благодаря чрезвычайно малой высоте в закрытом состоянии эти цилиндры идеально подходят для установки в ограниченном пространстве, где традиционные цилиндры не помещаются.
Превосходная центровка и распределение нагрузки:
-
Интегрированное наклонное седло: Встроенное цельное наклонное седло допускает максимальный угол смещения в 5°, компенсируя угловые отклонения между цилиндром и заготовкой для обеспечения правильного распределения нагрузки.
-
Эксцентричная грузоподъемность: Способно выдерживать эксцентричные нагрузки в 5–10 %, обеспечивая надежную работу в реальных условиях, когда не всегда удается добиться идеального выравнивания.
Эффективная работа и встроенная защита:
-
Цилиндры одностороннего действия с возвратом груза: Цилиндры одностороннего действия с гравитационным возвратом обеспечивают простоту эксплуатации и надежное возвращение груза в исходное положение при сбросе гидравлического давления.
-
Защита от превышения хода: Переливное отверстие также выполняет функцию ограничителя хода, предотвращая чрезмерный ход плунжера и обеспечивая безопасную работу в пределах проектных параметров.
Повышенная надежность для работы в сложных условиях:
-
Превосходная обработка поверхности: Усовершенствованное газовое азотирование с последующей обработкой поверхности оксидом обеспечивает исключительную коррозионную стойкость и повышенную устойчивость к эксцентрическим нагрузкам, что продлевает срок службы в тяжелых условиях эксплуатации.
Стандартные удобства:
-
Готовая к использованию конфигурация: Все модели в стандартной комплектации оснащены быстроразъемными соединениями CEJN и пылезащитными колпачками, которые обеспечивают чистоту и надежность соединений, а также защищают гидравлические порты от загрязнения при транспортировке и хранении.
|
Номер модели |
Номинальная вместимость цилиндра |
Макс. вместимость цилиндра при давлении 700 бар/тонна (кН) |
Ход поршня/мм |
Эффективная площадь цилиндра/см2 |
Объем масла/см3 |

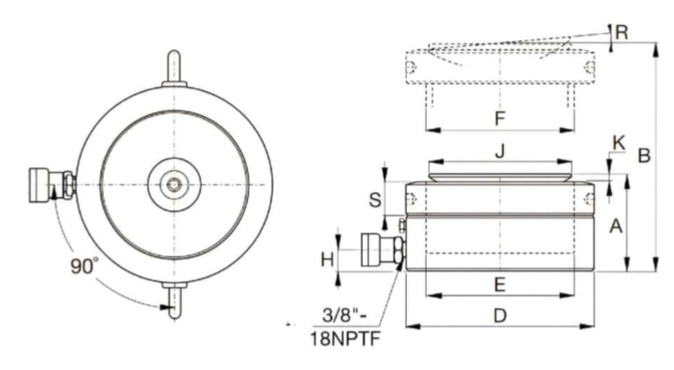

Высота в сложенном состоянии/мм (A) |
Высота в разложенном состоянии/мм (B) |
Внешний диаметр цилиндра/мм (D) |
Внутренний диаметр цилиндра/мм (E) |
Диаметр плунжера/мм (F) |
Расстояние от основания до порта подачи/мм (H) |
Диаметр седла/мм (J) |
Протри. Из Plgr./мм (K) |
Максимальный угол наклона седла (R) |
Высота контргайки/мм (S) |
Вес/кг |
|
LPL-602 |
60 |
62(606) |
50 |
86.6 |
433 |
126 |
176 |
140 |
105 |
Tr105x4 |
19 |
96 |
7 |
5° |
28 |
15 |
|
LPL-1002 |
100 |
102(1002) |
50 |
143.1 |
715.7 |
137 |
187 |
173 |
135 |
Tr135x6 |
21 |
126 |
8 |
5° |
31 |
25 |
|
LPL-1602 |
150 |
162(1589) |
45 |
227 |
1021.4 |
148 |
193 |
220 |
170 |
Tr170x6 |
27 |
160 |
9 |
5° |
40 |
43 |
|
LPL-2002 |
200 |
202(1985) |
45 |
283.5 |
1275.9 |
155 |
200 |
245 |
190 |
Tr190x6 |
30 |
180 |
10 |
5° |
43 |
55 |
|
LPL-2502 |
250 |
259(2541) |
45 |
363.1 |
1633.7 |
159 |
204 |
275 |
215 |
Tr215x6 |
32 |
200 |
12 |
5° |
43 |
70 |
|
LPL-4002 |
400 |
409(4008) |
45 |
572.6 |
2576.5 |
178 |
223 |
350 |
270 |
Tr270x6 |
40 |
250 |
12 |
4° |
55 |
129 |
|
LPL-5002 |
500 |
522(5114) |
45 |
730.6 |
3287.8 |
192 |
237 |
400 |
305 |
Tr305x6 |
49 |
290 |
10 |
3° |
61.5 |
183 |
