Радиус действия: 3/4-2 1/2 дюйма
Радиус действия: 25-76 мм
Максимальное рабочее давление: 700 бар / 10000 фунтов на квадратный дюйм
Вес: 2,5 - 53,6 кг

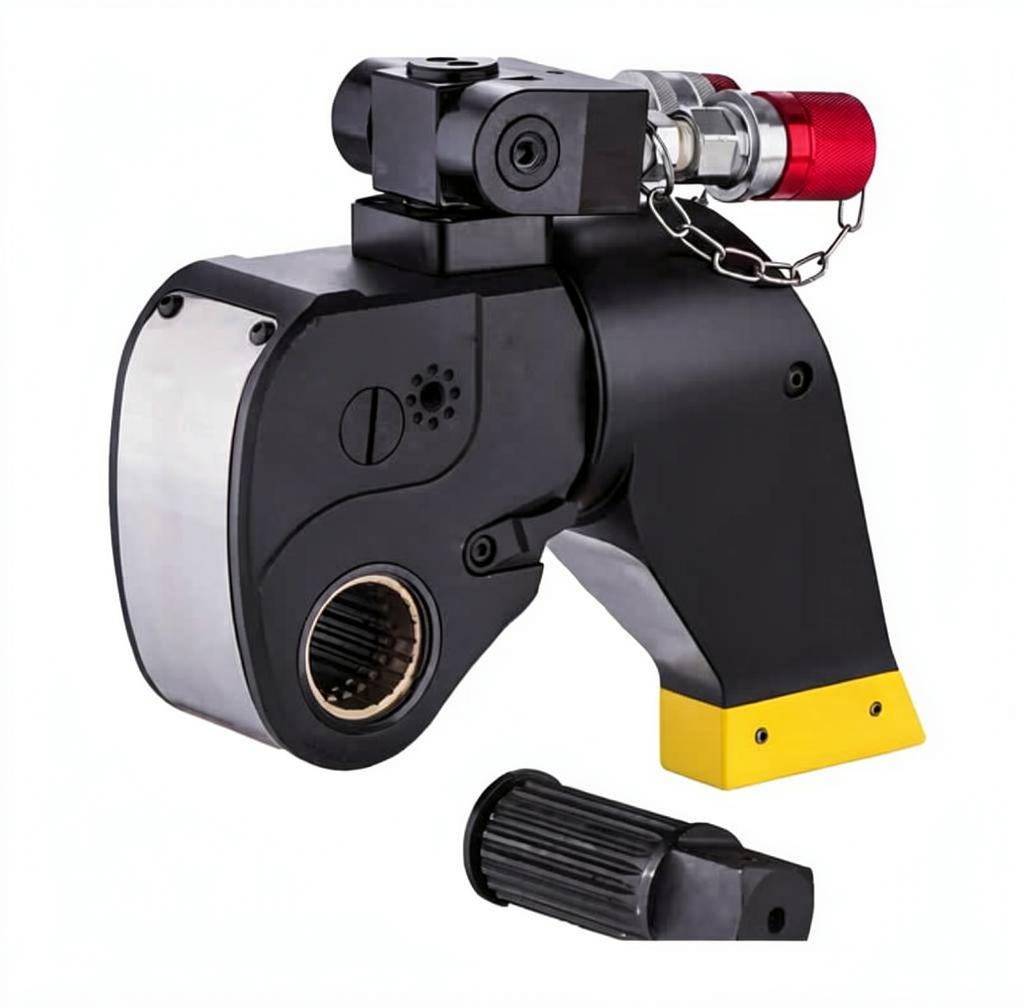

Особенности и преимущества гайковертов гидравлических торцевых серии TW
- Прочный, высокопрочный и лёгкий корпус из авиационного сплава.
-
Поворотный кронштейн на 360°, двойное направление вращения (360° по оси X, 180° по оси Y), гидравлический поворотный коллектор, соединение с помощью быстроразъемных муфт.
-
Рассчитан на длительный срок службы: в 2–3 раза дольше, чем у существующих технологий.
-
Точная собачка с защитой от обратного хода повышает точность предварительной нагрузки и легко снимается.
-
Стабильный крутящий момент с точностью до ±3 %.
-
Высокая скорость, двойное действие.
- Оксидирование обеспечивает превосходную защиту от коррозии и долговечность в суровых условиях.
|
Модель |
Диапазон крутящего момента |
Квадратный Размер привода |
Шестигранная гайка с фланцами |
Вес |

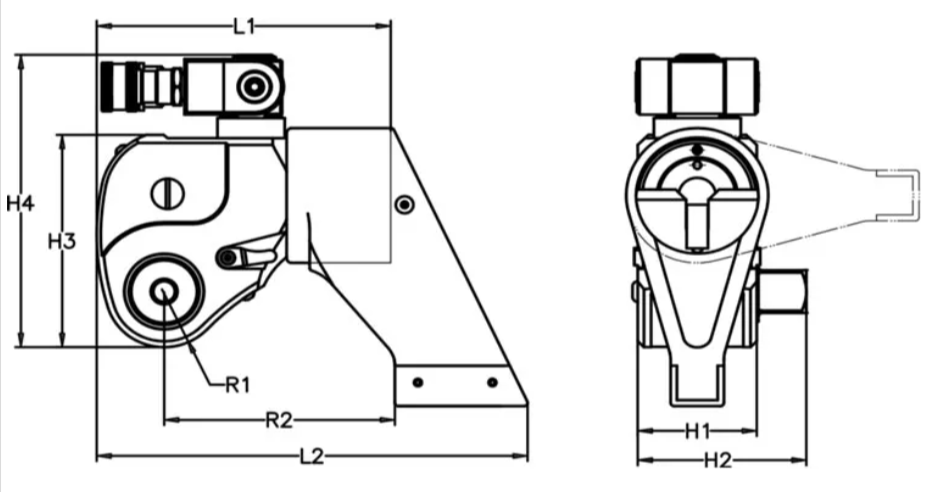

Размеры |
||||||||
|
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
R1 |
R2 |
||||||
|
Нм |
Фут.фунты |
дюйм |
мм |
кг |
мм |
||||||||
|
TW1 |
180-1803 |
133-1330 |
3/4" |
24 - 55 |
2.5 |
130 |
184 |
51 |
72 |
97 |
145 |
25 |
97 |
|
TW2 |
428-4280 |
316-3157 |
1" |
34 - 75 |
4.8 |
168 |
243 |
67 |
95 |
126 |
174 |
33 |
130 |
|
TW3 |
724-7244 |
534-5343 |
11/2" |
41 - 85 |
8.7 |
200 |
287 |
78 |
122 |
152 |
199 |
39 |
155 |
|
TW4 |
1036-10364 |
764-7644 |
11/2" |
46 - 95 |
11.4 |
213 |
308 |
90 |
133 |
169 |
216 |
46 |
170 |
|
TW5 |
1479-14787 |
1091-10907 |
11/2" |
55 - 105 |
15.4 |
244 |
352 |
100 |
142 |
189 |
236 |
50 |
193 |
|
TW6 |
2504-25041 |
1847-18470 |
21/2" |
65 - 130 |
26.8 |
284 |
413 |
120 |
183 |
223 |
270 |
59 |
224 |
|
TW7 |
3358-33578 |
2477-24767 |
21/2" |
75 - 145 |
37 |
314 |
457 |
135 |
200 |
250 |
296 |
66 |
250 |
|
TW8 |
4725-47245 |
3485-34848 |
21/2" |
85 - 165 |
53.6 |
358 |
517 |
153 |
215 |
287 |
332 |
76 |
270 |
