усилие - 150тс
ход штока 10мм
- Высокая устойчивость к эксцентричным нагрузкам
Способность выдерживать эксцентричные нагрузки до 4 % от максимальной номинальной нагрузки, что обеспечивает стабильную и надежную работу даже при смещении центра тяжести груза.
-

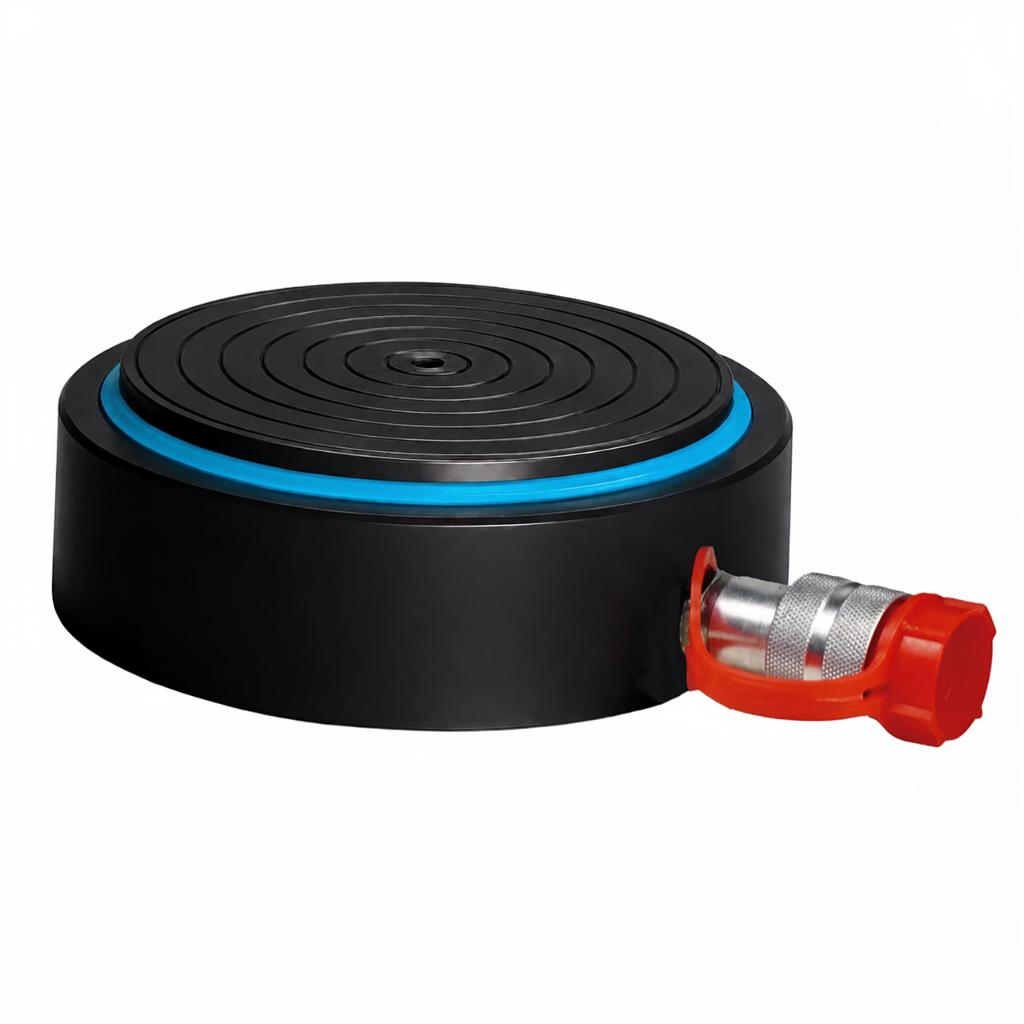

Сверхнизкий профиль со встроенным наклонным седлом
Цилиндр имеет чрезвычайно низкую высоту в закрытом состоянии и встроенное наклонное седло.Такая конструкция идеально подходит для работы в ограниченном пространстве и при подъеме тяжелых грузов, когда обычные цилиндры не помещаются.
-
Интегрированное наклонное седло (до 4°)
Седло обеспечивает угловую компенсацию до 4 градусов, равномерно распределяя нагрузку по поверхности поршня. Это снижает концентрацию напряжений и помогает предотвратить преждевременное повреждение уплотнения или цилиндра, если контактная поверхность не идеально параллельна.
-
Усовершенствованная обработка поверхности — газовое азотирование + последующее окисление
Цилиндр подвергается газовому азотированию с последующим процессом доокисления. Такая обработка обеспечивает превосходную коррозионную стойкость и повышает способность цилиндра выдерживать эксцентриковые нагрузки и воздействие суровых условий окружающей среды.
-
Линия индикатора максимального хода
На поршне имеется четко обозначенная линия ограничения хода. Это визуальное предупреждение помогает оператору избежать чрезмерного выдвижения поршня, что повышает безопасность эксплуатации.
-
Быстроразъемное соединение CEJN и пылезащитный колпачок — стандарт для всех моделей
Каждый цилиндр CUSP оснащен быстроразъемным соединением CEJN и пылезащитным колпачком, которые обеспечивают быстрое гидравлическое подключение без использования инструментов и предотвращают попадание загрязнений, когда цилиндр не используется.
-
Отсутствие стопорного кольца, ограничивающего ход поршня
В цилиндре CUSP нет стопорного кольца, что позволяет использовать весь ход поршня. Это делает его подходящим для применения в тех случаях, когда длина хода поршня не ограничена, при условии соблюдения допустимых рабочих параметров.
Технические характеристики
|
Максимальное рабочее давление (бар) |
700 |
|
Класс грузоподъемности (тонны) |
150 |
|
Ход штока (мм) |
10 |
|
Высота в сложенном состоянии (мм) |
65 |
|
Высота в разложенном состоянии (мм) |
75 |
|
Тип возврата |
Одностороннего действия, с возвратом груза |
|
Эффективная площадь цилиндра (см2) |
227 |
|
Объем масла (см3) |
324 |
|
Обработка поверхности |
Газовое азотирование и последующее окисление |
|
Муфта |
CEJN 3/8NPT-18 |
|
Вес (кг) |
15.3 |
Размеры
|
Высота в сложенном состоянии/мм (A) |
65 |
|
Высота в разложенном состоянии/мм (B) |
75 |
|
Внешний диаметр/мм(D) |
200 |
|
Диаметр цилиндра/мм(E) |
170 |
|
Угол наклона |
±3° |
