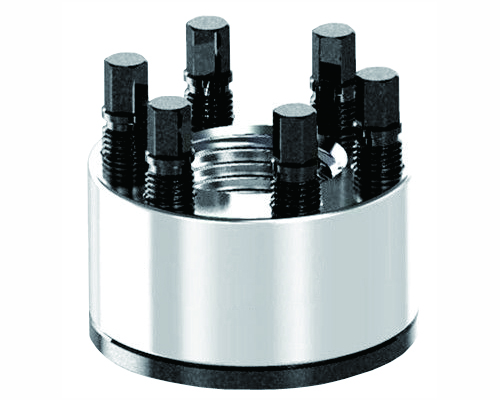

Супергайка CY-M100- подходит для всех рабочих условий затяжки высокопрочных болтов, машинной затяжки и шестигранных гаек большого размера. Операция проста, и ее легко разобрать.
Супергайки CY в основном используются в низкотемпературных болтах, компрессорах, насосах, фланцах высокого давления, редукторах, коробках передач, разрезных шестернях, дробилках, военной технике и т. д.
Максимальное давление болта с супергайкой CY при стандартной нагрузке составляет 410 МПа-890 МПа, и он может нормально работать при температуре 60 ℃-200 ℃.
Технические характеристики:
|
Модель |
Размер болта |
Гайка |
Толкающий болт |
Прокладка |
Стандартный продукт |
Масса |
|||||||
|
Внешний диаметр D (мм) |
Толщина Т (мм) |
Расстояние до центра C (мм) |
Длина L (мм) |
Число n |
Диаметр Дж (мм) |
А/F S(мм) |
Внешний диаметр Dw (мм) |
Толщина t (мм) |
Сила затяжки кН |
Крутящий момент, Нм |
Кг |
||
|
CY-M100 |
М100 |
157 |
61 |
123 |
91 |
16 |
М16Х1,5 |
14 |
159 |
8 |
2542 |
315 |
6.4 |
