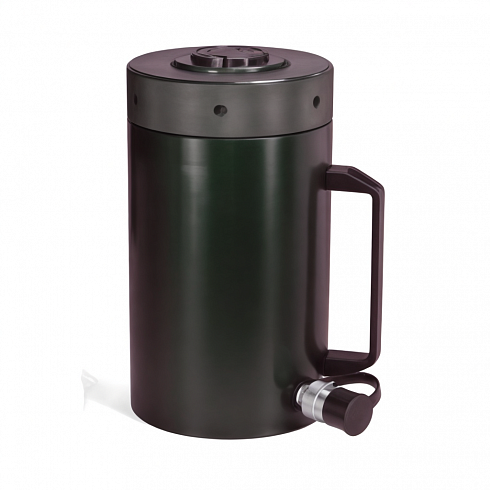

Особенности и преимущества:
• Алюминиевая контргайка
Обеспечивает длительную механическую фиксацию груза, гарантируя его стабильную фиксацию без постоянного гидравлического давления.
• Стопорное кольцо из закаленной стали
Увеличивает срок службы цилиндра и выдерживает боковую нагрузку до 5 %, обеспечивая дополнительную защиту от смещения центра.
• Покрытие с твердотельной обработкой
Все поверхности обработаны методом твердотельной обработки, что обеспечивает превосходную устойчивость к износу и ударам и значительно продлевает срок службы цилиндра.
• Композитный подшипник
Повышает прочность цилиндра и устойчивость к боковым нагрузкам, обеспечивая бесперебойную работу в сложных условиях.
• Стандартная подъемная рукоятка (для всей серии)
Каждая модель серии RACL оснащена подъемной рукояткой для удобства транспортировки и работы на месте.
• Стальное основание и седло
Устойчивы к повреждениям конструкции, вызванным большими нагрузками, что повышает общую эксплуатационную надежность.
• Встроенное стопорное кольцо
Предотвращает чрезмерный ход поршня и способно выдерживать номинальную полную нагрузку цилиндра, обеспечивая безопасную эксплуатацию.
• Высокопрочная возвратная пружина
Обеспечивает быстрое втягивание цилиндра, повышая эффективность работы и скорость цикла.
• Стандартная муфта и пылезащитный колпачок (для всей серии)
Все модели в стандартной комплектации поставляются с быстроразъемным соединением CEJN и пылезащитным колпачком, готовыми к немедленному подключению и системной интеграции.
Технические характеристики:
|
Максимальное рабочее давление (бар) |
700 |
|
Класс грузоподъемности (тоннаж) |
50 |
|
Ход (мм) |
100 |
|
Высота в сложенном виде / мм |
286 |
|
Увеличенная высота / мм |
386 |
|
Тип возврата |
Возвратная пружина одностороннего действия |
|
Эффективность работы цилиндра (2 см) |
70.9 |
|
Емкость для масла (3 см) |
709 |
|
Обработка поверхности |
Жесткое анодирование |
|
Соединительный элемент |
CEJN 3/8NPT-18 |
|
Вес (кг) |
10.6 |
Размеры
|
Высота в сложенном виде / мм (A) |
286 |
|
Увеличенная высота / мм (B) |
386 |
|
Наружный диаметр цилиндра /мм (D) |
130 |
|
Внутренний диаметр цилиндра /мм (E) |
95 |
|
Диаметр плунжера/мм(F) |
Tr 80 X 4 |
|
От основания до выходного порта/мм(H) |
30 |
|
Диаметр седла/мм(J) |
50 |
|
Saddle Protri. От Plgr./мм(K) |
3 |
