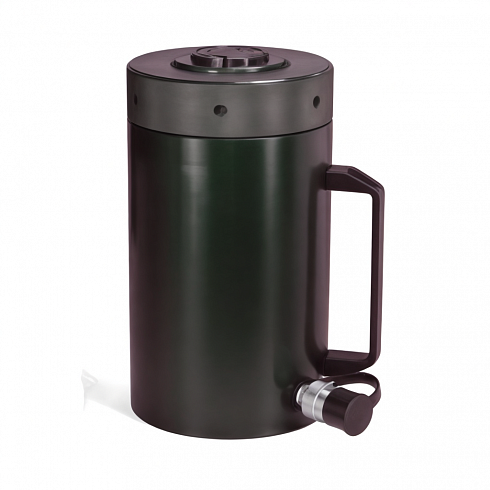

Особенности и преимущества:
. • Алюминиевая контргайка Обеспечивает долговременную механическую фиксацию нагрузки, гарантируя ее стабильную фиксацию без постоянного гидравлического давления.
• Удерживающее кольцо из закаленной стали
Увеличивает срок службы цилиндра и выдерживает боковую нагрузку до 5 %, обеспечивая дополнительную защиту от смещения центра приложения силы.
• Покрытие с твердым напылением
Все поверхности обработаны методом нанесения твердого покрытия, обеспечивающего превосходную устойчивость к износу и ударам, что значительно продлевает срок службы цилиндра.
• Композитный подшипник
Повышает прочность цилиндра и устойчивость к боковым нагрузкам, обеспечивая бесперебойную работу в сложных условиях.
• Стандартная подъемная рукоятка (для всей серии)
Каждая модель серии RACL оснащена подъемной рукояткой для удобства транспортировки и перемещения на объекте.
• Стальное основание и седло
Конструкция, устойчивая к повреждениям, вызванным большими нагрузками, повышает общую эксплуатационную надежность.
• Встроенный стопорный штифт
Предотвращает чрезмерный ход поршня и способен выдерживать номинальную полную нагрузку цилиндра, обеспечивая безопасную работу.
• Высокопрочная возвратная пружина
Обеспечивает быстрое втягивание цилиндра, повышая эффективность работы и скорость цикла.
• Стандартная муфта и пылезащитный колпачок (для всей серии)
Все модели в стандартной комплектации поставляются с быстроразъемным соединением CEJN и пылезащитным колпачком, готовыми к немедленному подключению и системной интеграции.
Технические характеристики:
|
Максимальное рабочее давление (бар) |
700 |
|
Класс грузоподъемности (тонны) |
30 |
|
Ход поршня (мм) |
150 |
|
Высота в сложенном состоянии/мм |
331 |
|
Высота в разложенном состоянии/мм |
481 |
|
Тип возврата |
Одностороннего действия, пружинный возврат |
|
Эффективная площадь цилиндра (см2) |
44.2 |
|
Объем масла (см3) |
663 |
|
Обработка поверхности |
Жесткое анодирование |
|
Муфта |
CEJN 3/8NPT-18 |
|
Вес (кг) |
6.8 |
Размеры
|
В сложенном виде, высота/мм (A) |
331 |
|
В разложенном виде, высота/мм (B) |
481 |
|
Внешний диаметр цилиндра/мм (D) |
100 |
|
Внутренний диаметр цилиндра/мм (E) |
75 |
|
Диаметр плунжера/мм(F) |
Tr 60 X 4 |
|
Расстояние от основания до выходного отверстия/мм(H) |
33 |
|
Диаметр седла/мм(J) |
40 |
|
Высота седла от плунжера/мм(K) |
3 |
