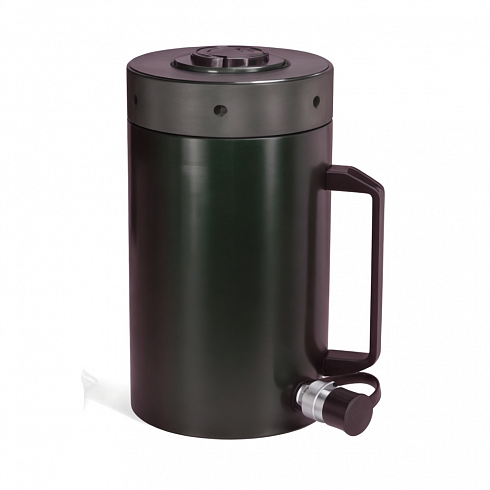

Особенности и преимущества:
• Алюминиевая контргайкаОбеспечивает долговременную механическую фиксацию нагрузки, гарантируя ее стабильную фиксацию без постоянного гидравлического давления.
• Удерживающее кольцо из закаленной стали
Увеличивает срок службы цилиндра и выдерживает боковую нагрузку до 5 %, обеспечивая дополнительную защиту от смещения центра приложения силы.
• Покрытие с твердым напылением
Все поверхности обработаны методом нанесения твердого покрытия, обеспечивающего превосходную устойчивость к износу и ударам, что значительно продлевает срок службы цилиндра.
• Композитный подшипник
Повышает прочность цилиндра и устойчивость к боковым нагрузкам, обеспечивая бесперебойную работу в сложных условиях.
• Стандартная подъемная рукоятка (для всей серии)
Каждая модель серии RACL оснащена подъемной рукояткой для удобства транспортировки и перемещения на объекте.
• Стальное основание и седло
Конструкция, устойчивая к повреждениям, вызванным большими нагрузками, повышает общую эксплуатационную надежность.
• Встроенное стопорное кольцо
Предотвращает чрезмерный ход поршня и способно выдерживать номинальную полную нагрузку цилиндра, обеспечивая безопасную работу.
• Высокопрочная возвратная пружина
Обеспечивает быстрое втягивание цилиндра, повышая эффективность работы и скорость цикла.
• Стандартная муфта и пылезащитный колпачок (для всей серии)
Все модели в стандартной комплектации поставляются с быстроразъемным соединением CEJN и пылезащитным колпачком, готовыми к немедленному подключению и системной интеграции.
Технические характеристики:
|
Максимальное рабочее давление (бар) |
700 |
|
Класс грузоподъемности (тонны) |
20 |
|
Ход поршня (мм) |
50 |
|
Высота в сложенном состоянии/мм |
224 |
|
Высота в разложенном состоянии/мм |
274 |
|
Тип возврата |
Одностороннего действия, пружинный возврат |
|
Эффективная площадь цилиндра (см2) |
31.2 |
|
Объем масла (см3) |
156 |
|
Обработка поверхности |
Жесткое анодирование |
|
Муфта |
CEJN 3/8NPT-18 |
|
Вес (кг) |
4 |
Размеры
|
В сложенном виде Высота/мм(A) |
224 |
|
Увеличенная высота/мм(B) |
274 |
|
Внешний диаметр цилиндра/мм(D) |
85 |
|
Внутренний диаметр цилиндра/мм(E) |
63 |
|
Диаметр плунжера/мм(F) |
Tr 55 x 4 |
|
Расстояние от основания до выходного отверстия/мм(H) |
27 |
|
Диаметр седла/мм(J) |
40 |
|
Выступ седла от плунжера/мм(K) |
3 |
