Особенности и преимущества:
• Алюминиевая контргайка Обеспечивает долговременную механическую фиксацию груза, гарантируя его стабильную фиксацию без постоянного гидравлического давления.
• Удерживающее кольцо из закаленной стали
Увеличивает срок службы цилиндра и выдерживает боковую нагрузку до 5 %, обеспечивая дополнительную защиту от смещения центра тяжести.
• Покрытие с твердым воском
Все поверхности обработаны методом наплавки твердым сплавом, что обеспечивает превосходную устойчивость к износу и ударам и значительно продлевает срок службы цилиндра.
• Композитный подшипник
Повышает прочность цилиндра и устойчивость к боковым нагрузкам, обеспечивая бесперебойную работу в сложных условиях.
• Стандартная подъемная рукоятка (для всей серии)

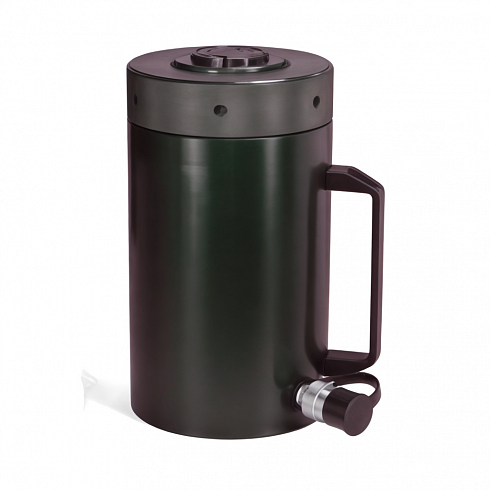

Каждая модель серии RACL оснащена подъемной рукояткой для удобства транспортировки и перемещения на объекте.
• Стальное основание и седло
Конструкция устойчива к повреждениям, вызванным большими нагрузками, что повышает общую эксплуатационную надежность.
• Встроенное Стопорное Кольцо
Предотвращает чрезмерный ход поршня и способен выдерживать номинальную полную нагрузку цилиндра, обеспечивая безопасную работу.
• Высокопрочная возвратная пружина
Обеспечивает быстрое втягивание цилиндра, повышая эффективность работы и скорость цикла.
• Стандартная муфта и пылезащитный колпачок (для всей серии) Все модели в стандартной комплектации поставляются с быстроразъемным соединением CEJN и пылезащитным колпачком, готовыми к немедленному подключению и системной интеграции.
Технические характеристики:
|
Максимальное рабочее давление (бар) |
700 |
|
Класс грузоподъемности (тонны) |
150 |
|
Ход поршня (мм) |
50 |
|
Высота в сложенном состоянии/мм |
323 |
|
Увеличенная высота/мм |
373 |
|
Тип возврата |
Односторонний пружинный возврат |
|
Эффективная площадь цилиндра (см2) |
227 |
|
Объем масла (см3) |
1135 |
|
Обработка поверхности |
Жесткое анодирование |
|
Муфта |
CEJN 3/8NPT-18 |
|
Вес (кг) |
32.2 |
Размеры
|
В сложенном виде, высота/мм (A) |
496 |
|
В разложенном виде, высота/мм (B) |
746 |
|
Внешний диаметр цилиндра/мм (D) |
180 |
|
Внутренний диаметр цилиндра/мм (E) |
135 |
|
Диаметр плунжера/мм(F) |
Tr 110 x 6 |
|
Расстояние от основания до выступа/мм(H) |
46 |
|
Диаметр седла/мм(J) |
94 |
|
Высота седла. От основания/мм(K) |
3 |
