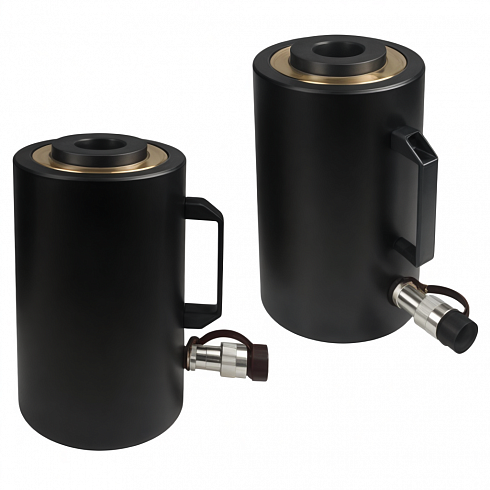

Цилиндр с полым плунжером серии RACH отличается быстрым втягиванием цилиндра благодаря высокопрочной возвратной пружине. Повреждения и износ, вызванные нагрузкой, сведены к минимуму благодаря стальной опорной плите и конструкции седла. Алюминиевые цилиндры с полым плунжером способны выдерживать полную емкость цилиндра; встроенное стопорное кольцо предотвращает перебег плунжера. Все модели серии RACH включают стандартные ручки для удобства обращения.
-
Конструкция с полым плунжером: обеспечивает универсальность при толкании и вытягивании в ограниченном или сложном рабочем пространстве.
-
Внутренняя резьба на плунжере: обеспечивает надежное и универсальное соединение с различными инструментами и приспособлениями.
-
Композитные опорные кольца: предотвращают контакт металла с металлом, снижая износ и продлевая срок службы цилиндра.
-
Плавающая центральная трубка: повышает герметичность и продлевает срок службы изделия при динамической нагрузке.
-
Стальная опорная плита и седло с закалкой: обеспечивают превосходное распределение нагрузки и защиту от деформации при использовании под высоким давлением.
-
Встроенное стопорное кольцо: предотвращает чрезмерное выдвижение плунжера, надежно поддерживая полную номинальную мощность цилиндра.
-
Высокопрочная возвратная пружина: обеспечивает быстрое и надежное втягивание, повышая эффективность работы.
-
Быстроразъемные соединения и пылезащитные колпачки GEJN (входят в стандартную комплектацию всех моделей): обеспечивают быстрое соединение и защиту от загрязнения.
-
Съемное жесткое седло с резьбой (входит в комплект): обеспечивает гибкое крепление и возможность адаптации к различным условиям работы.
Применение
Идеально подходит для технического обслуживания, сборки, ремонта и настройки в таких отраслях, как аэрокосмическая, автомобильная, машиностроение, изготовление пресс-форм и точное машиностроение, особенно там, где важны снижение веса и устойчивость к коррозии.
Технические характеристики:
|
Модель |
Усилие цилин@ 700 бар |
Ход штока |
Площадь цилиндра см2 |
Объем масла |
Высота минимальная A мм |
Высота максимальная |
Наружный диаметр |
Диаметр штока E мм |
Диаметр штока |
Расстояни до выхода |
Диаметр опоры |
Высота опоры
K |
Диаметр отверстия
Y |
Масса |
|
RACH-1002 |
100(1157) |
50 |
164.6 |
823 |
258 |
308 |
250 |
185 |
145 |
61 |
145 |
14 |
79 |
33.8 |
