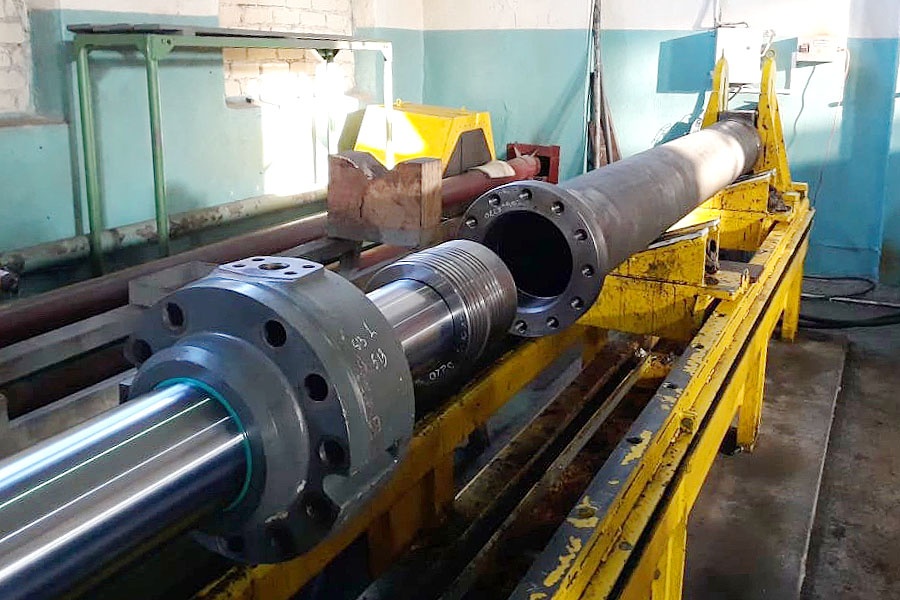

Руководство по диагностике и устранению неисправностей гидроцилиндров

Гидроцилиндры являются ключевыми исполнительными механизмами в экскаваторах, прессах, погрузчиках и другом оборудовании. Они преобразуют энергию рабочей жидкости в линейное движение. Отказ гидроцилиндра ведёт к простоям, снижению производительности, расходам на ремонт и, что особенно важно, создаёт риски для персонала. Систематический подход к диагностике, основанный на объективных критериях, позволяет оперативно выявлять и устранять неполадки, минимизируя последствия.

1. Диагностика по внешним признакам

Гидроцилиндр «сообщает» о неисправностях через характерные симптомы, каждый из которых требует профессиональной интерпретации.

Наружные утечки

Наиболее очевидный признак — подтёки или лужи масла. Утечки классифицируются по источнику:

• Уплотнение штока — утечка заметна при выдвижении и втягивании штока.

• Уплотнение поршня — в этом случае масло может просачиваться через дренажные отверстия.

• Резьбовые соединения (штуцеры, фитинги) — требуют проверки моментов затяжки.

• Сварные швы или трещины в корпусе — критический дефект, требующий немедленного вмешательства.

Последствия: потеря масла, попадание загрязнений в систему, экологические риски, снижение производительности. Регулярная проверка и замена повреждённых деталей — основа предотвращения утечек.

Внутренние перетечки (байпас)

Масло перетекает внутри цилиндра через уплотнения поршня. Симптомы:

• Цилиндр «плывёт» — медленно опускается под нагрузкой.

• Замедленная или слабая работа, особенно под нагрузкой.

• Недостаточное усилие.

• Разная скорость выдвижения и втягивания штока.

Причины: износ или повреждение уплотнений поршня, задиры на зеркале цилиндра, дефекты штока или поршня.

Медленная работа или недостаток мощности

Цилиндр движется, но слишком медленно или слабо.

• Важно: сначала проверьте давление в системе и работу насоса!

• Если с ними всё в порядке — возможные причины: значительные внутренние перетечки, механические заедания (перекос, изогнутый шток, повреждённые подшипники), неправильно подобранный цилиндр под нагрузку.

Рывки и вибрации (дрожание)

Цилиндр движется неравномерно, скачками или вибрирует.

• Причины: воздух в системе (аэрация), кавитация насоса, загрязнение, вызывающее залипание золотников или самого цилиндра, механические заедания или перекос, износ демпферных устройств.

Нехарактерные шумы

Любые посторонние звуки — повод для проверки:

• Стук/грохот — часто указывает на воздух в системе или механический люфт.

• Вой/пронзительный свист — классический признак кавитации насоса или сильной аэрации.

• Скрежет/гудение — износ подшипников, серьёзный перекос или контакт металла о металл внутри цилиндра.

• Дребезжание — часто сопровождает рывки, обычно из-за воздуха или загрязнений.

Полный отказ движения

Цилиндр не выдвигается и не втягивается.

• Критично: сначала убедитесь, что есть давление и распределительный клапан исправен!

• Причины со стороны цилиндра: механическое заклинивание (изогнутый шток, загрязнения, блокирующие поршень), обрыв штока, катастрофический внутренний отказ.

Механические повреждения

Видимые дефекты, требующие профессиональной оценки:

• Изогнутый шток — результат боковой нагрузки или удара.

• Царапины, коррозия, раковины на поверхности штока — разрушают уплотнения и требуют полировки или замены.

• Вмятины на корпусе — нарушают геометрию и структуру.

• Повреждённые крепления (проушины, лапы, фланцы) — трещины, деформация, разрывы сварных швов.

2. Алгоритм системной диагностики

Правильный диагноз — залог эффективного ремонта. Действуйте пошагово, фиксируя результаты каждого этапа.

Безопасность — превыше всего

• Выполните процедуру блокировки/маркировки (LOCKOUT/TAGOUT) — отключите все источники энергии (гидравлику, электрику, пневматику, гравитационные нагрузки).

• Сбросьте давление в системе.

• Надёжно зафиксируйте все подвижные элементы механическими упорами — не полагайтесь только на гидравлику.

• Используйте средства индивидуальной защиты (очки, перчатки).

Шаг 1. Сбор информации («история болезни»)

• Условия работы в момент возникновения неисправности (нагрузка, скорость, температура).

• Точное описание симптомов (например, «шток опускается на 5 см за 10 минут под полной нагрузкой»).

• Недавние ремонты (замена уплотнений, масла, компонентов).

• Предшествующие события (перегрузка, удар, попадание загрязнений).

• Проверьте уровень, цвет, запах и мутность масла. При наличии тест-набора — определите уровень загрязнённости.

Шаг 2. Визуальный осмотр (оборудование ОТКЛЮЧЕНО, давление сброшено)

• Тщательно осмотрите все соединения на предмет утечек (очистите поверхность, чтобы найти свежие следы).

• Проверьте шток по всей длине на царапины, задиры, коррозию, ржавчину, изгибы.

• Осмотрите корпус на вмятины, коррозию, внешние утечки.

• Проверьте крепления: трещины, деформация отверстий, ослабленные болты, повреждённые сварные швы. Обратите внимание на признаки перекоса (например, неравномерный износ штока).

• Осмотрите шланги и фитинги на повреждения, перегибы, истирание, утечки.

Шаг 3. Проверка в работе (система ВКЛЮЧЕНА, нагрузка ЗАФИКСИРОВАНА механически!)

• Понаблюдайте за движением: есть ли «плывучесть», замедление, рывки? Сравните скорость в обе стороны.

• Проверьте давление в системе (манометром на выходе насоса и, если возможно, на портах цилиндра). Сравните с паспортными значениями. Правильно ли настроен предохранительный клапан?

• Контролируйте температуру масла. Перегрев (>82°C) — признак неэффективности, часто из-за внутренних перетечек или заужений.

• Слушайте: какие шумы и когда возникают.

• Осторожно проверьте на ощупь (избегайте горячих поверхностей!) корпус и линии — вибрация или локальный нагрев указывают на проблемы.

Шаг 4. Специальные тесты

• Тест на «плывучесть» (дрифт-тест). Зафиксируйте нагрузку механически, создайте давление для удержания. Переведите распределительный клапан в нейтраль. Измерьте, на сколько опустится шток за определённое время (например, 5–15 минут).

  • Норма: смещение < 1 мм/мин в течение 10 минут под полной рабочей нагрузкой.

  • Пограничное состояние: 3–6 мм дрейфа.

  • Значительная утечка: > 6 мм дрейфа — требует немедленного вмешательства.

  • Падение давления >10% за 5 минут указывает на внутреннюю утечку (в цилиндре или клапане).

• Оппрессовка поршня. Отсоедините шланги, заглушите порты со стороны машины. Подключите тестовый насос к одному порту, заглушите другой. Подайте давление (обычно до 1,5 от рабочего). Быстрое падение давления говорит о внутренней утечке.

• Проверка расходомером. Установите расходомеры на линии к поршневой и штоковой полостям. При выдвижении расход на выходе из штоковой полости должен быть меньше, чем на входе в поршневую (из-за объёма штока). Превышение разницы указывает на внутреннюю утечку. Требует спецоборудования.

• Проверка соосности. При подозрении на перекос используйте индикаторы часового типа для измерения биения штока. Лазерные системы дают высокую точность. Сверьтесь с допусками производителя.

3. Соответствие симптомов, причин и решений

4. Профилактика — основа долгой работы

Предотвращение неисправностей всегда дешевле и эффективнее, чем их устранение.

Контроль загрязнений

Это главный фактор, определяющий срок службы гидроцилиндра.

• Используйте качественные фильтры и регулярно меняйте их. Рекомендуемый уровень чистоты масла — ISO 4406 код 20/18/15 или лучше.

• Поддерживайте чистоту масла — проводите анализ и заменяйте по состоянию/наработке.

• Следите за состоянием скребков штока.

• Обеспечьте чистоту при обслуживании (чистое рабочее место, сразу закрывайте заглушками открытые порты).

Регламентное обслуживание

Соблюдайте рекомендации производителя по замене масла, фильтров и периодическим осмотрам. Не ждите отказа.

• Своевременно производите замену уплотнений и запасных частей, используя качественные комплектующие от проверенных поставщиков.

• Применяйте качественные рабочие жидкости, соответствующие спецификациям производителя.

Правильный монтаж и центровка

Неправильная установка — частая причина преждевременного выхода из строя.

• Надёжно затягивайте крепления с нужным моментом.

• Тщательно центрируйте — используйте измерительные инструменты.

• Избегайте боковых нагрузок, используйте проушины и пальцы правильного размера.

• Следите, чтобы шланги не создавали натяжения.

Защита штока

Шток уязвим для повреждений.

• Держите его чистым и смазанным (помогает скребок).

• Защищайте от ударов, брызг сварки и коррозионной среды.

• Регулярно осматривайте на наличие царапин и коррозии.

Работайте в пределах норм

• Не превышайте допустимое давление, нагрузку и ход.

• Избегайте ударных нагрузок.

Регулярные визуальные осмотры

Включите это в ежедневную или предсменную проверку.

• Ищите утечки, повреждения штока, ослабленные крепления, повреждённые шланги.

• Прислушивайтесь к посторонним звукам.

• Контролируйте нагрев.

Обучение персонала

Операторы должны знать ограничения оборудования, уметь распознавать ранние признаки неисправности и своевременно сообщать о проблемах.

Ведите учёт

Записывайте наработку, выполненные работы по обслуживанию, замены масла и фильтров, ремонты. Это помогает в диагностике и прогнозировании ресурса.

5. Когда привлекать специалистов

Не все задачи можно решить силами собственного персонала. Обращайтесь к профессионалам, если:

• системная диагностика не позволяет точно определить причину;

• требуются сложные работы: хонингование, сварка корпусов под давлением, механическая обработка;

• оборудование относится к критически важным системам безопасности;

• нет необходимого опыта, чистого помещения или специнструмента;

• профессиональный ремонт с гарантией или замена нового цилиндра оказываются экономически выгоднее длительного самостоятельного ремонта с учётом стоимости простоев.

Заключение

Отказ гидроцилиндра — не повод для паники. Системный подход, основанный на безопасности, внимательном наблюдении, структурированных проверках и точном сопоставлении симптомов с причинами, позволяет эффективно решать большинство проблем. Не менее важен постоянный фокус на профилактике, особенно на контроле чистоты масла и правильном монтаже. Относитесь к гидроцилиндрам как к ценным активам. Инвестируйте время в их изучение, профилактическое обслуживание и грамотную диагностику — и они ответят вам надёжностью, минимальными простоями и безопасной работой.
