Принцип работы гидравлической системы синхронного подъема с импульсным управлением заключается в том, что гидравлический насос одновременно приводит в действие несколько электромагнитных переключающих клапанов.

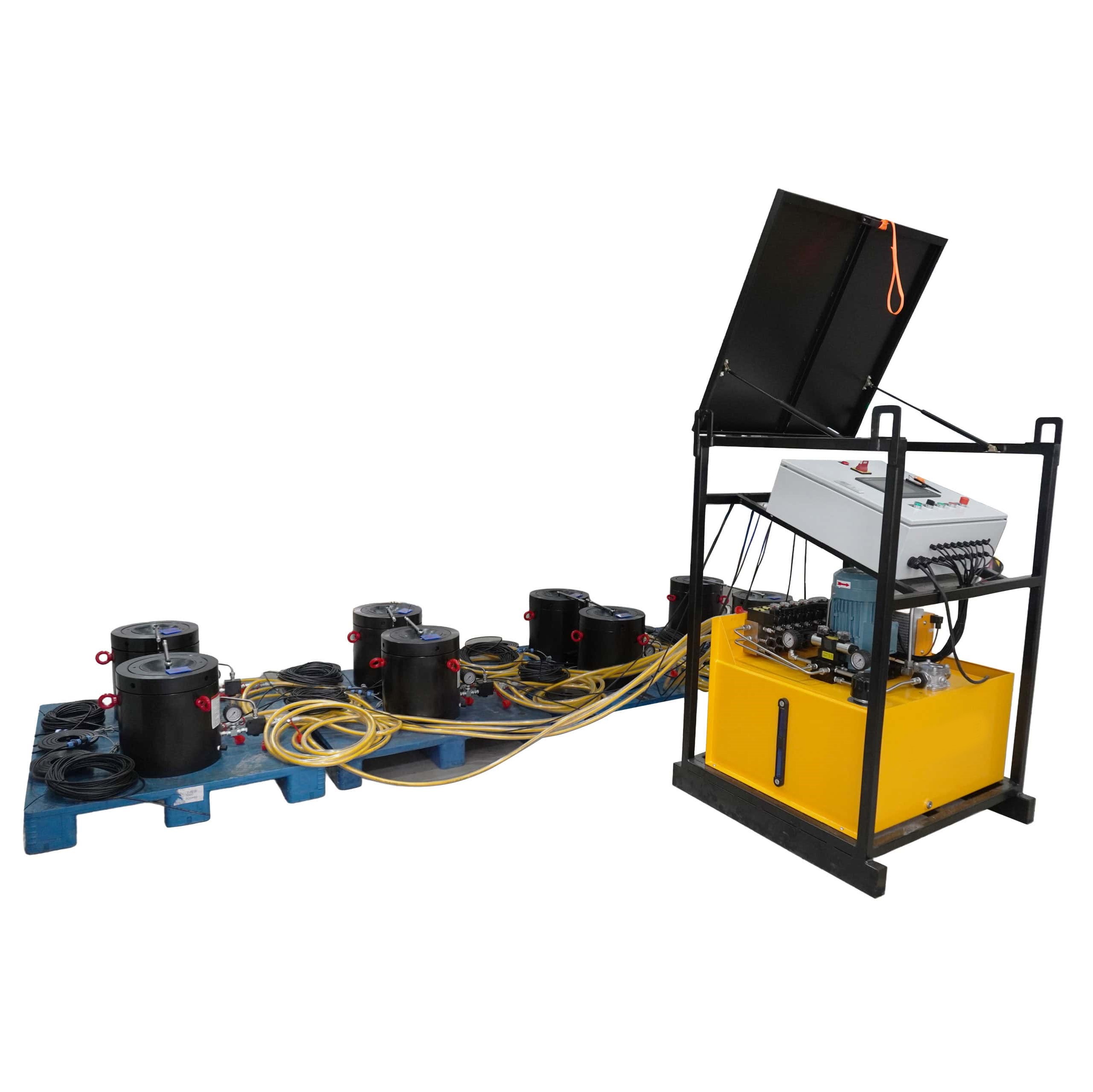

Система ПЛК управляет открытием и закрытием каждого электромагнитного клапана на основе данных датчика перемещения в режиме реального времени, обеспечивая синхронный подъем 16-ти домкратов
Система ПЛК управляет открытием и закрытием каждого электромагнитного клапана на основе данных датчика перемещения в режиме реального времени, обеспечивая синхронный подъем 16-ти домкратов
Подробнее
Особенности:
- точность 1 мм при подъеме и опускании тяжелых грузов с помощью гидравлических цилиндров
- Вентилятор воздушного охлаждения для длительной работы
- запирающееся колесо для удобства транспортировки
- Модуль вычислительной и аналоговой обработки SIEMENS
- Дополнительные функции совместного управления несколькими насосными станциями, функции дистанционного управления через Интернет и т.д.
- 10-дюймовый сенсорный экран, встроенная программа управления, открытая настройка параметров
- Высокозащищенный электрический блок управления PLC, дополнительный независимый сенсорный экран для линейного управления.
- Сконфигурирован с линией передачи данных датчика перемещения 20 м/30 м
- Конфигурация функции: настройка параметров датчика, настройка давления перед подъемом домкратом, настройка сигнала тревоги о перегрузке, сигнал тревоги о потере датчика, сигнал тревоги о превышении допуска, функция предварительного подъема / синхронного опускания

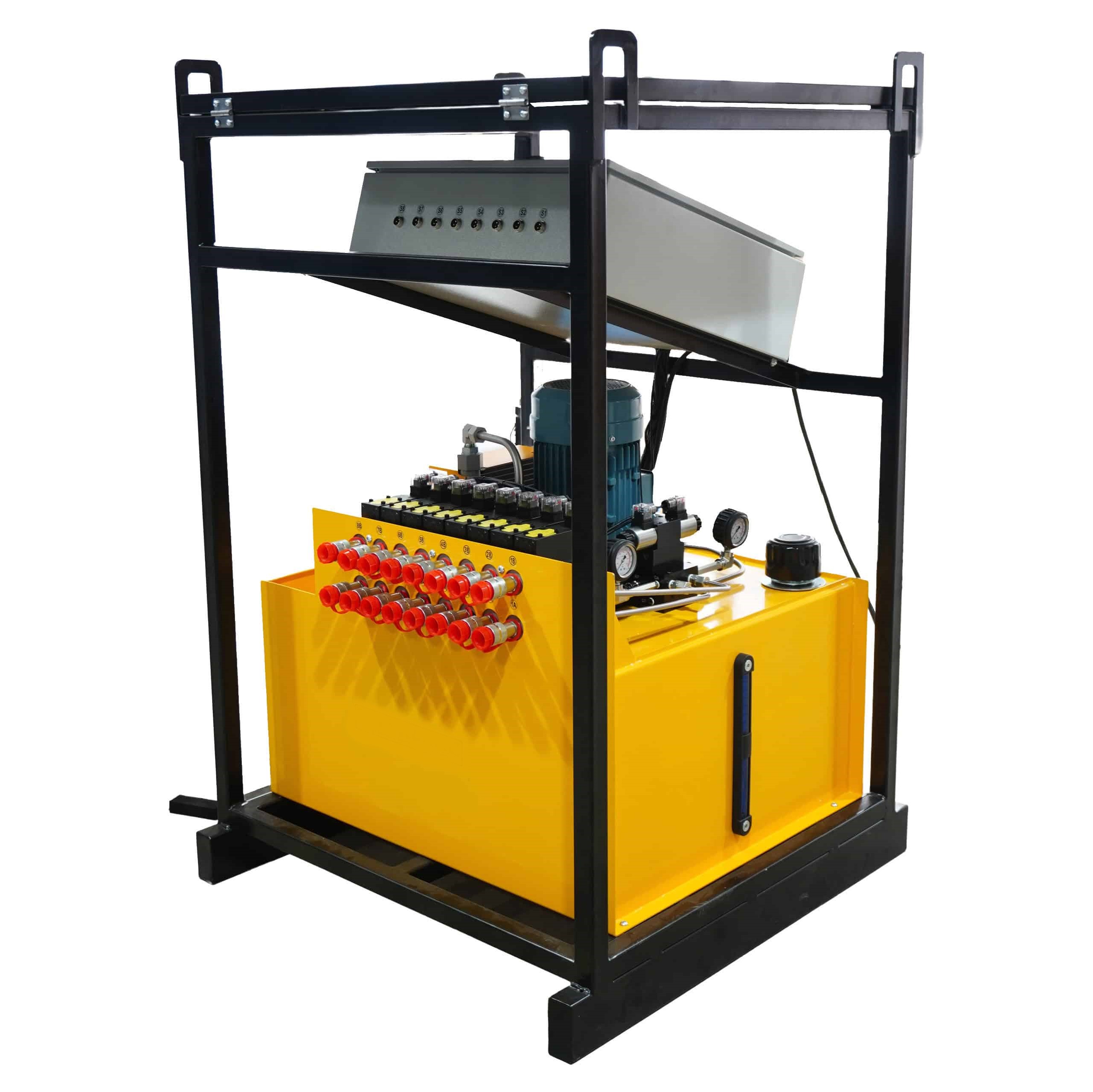

- Интерфейс панельного типа, масляные порты, датчик объема и интерфейсы цилиндров четко обозначены
Гидравлическая схема
Технические характеристики
|
Максимальное Рабочее давление /Бар |
700 |
|
Напряжение /В |
380 |
|
Мощность /кВт |
7.5 |
|
Объем масляного бака /л |
100х2 |
|
Точки |
16 |
|
Расход/(л/мин) |
4.2 |
|
Опция датчика перемещения |
1000 мм |
|
Длина кабеля датчика |
30 М |
|
Функция |
2 набора по 8 точек соединенных вместе или используемы по отдельности |
