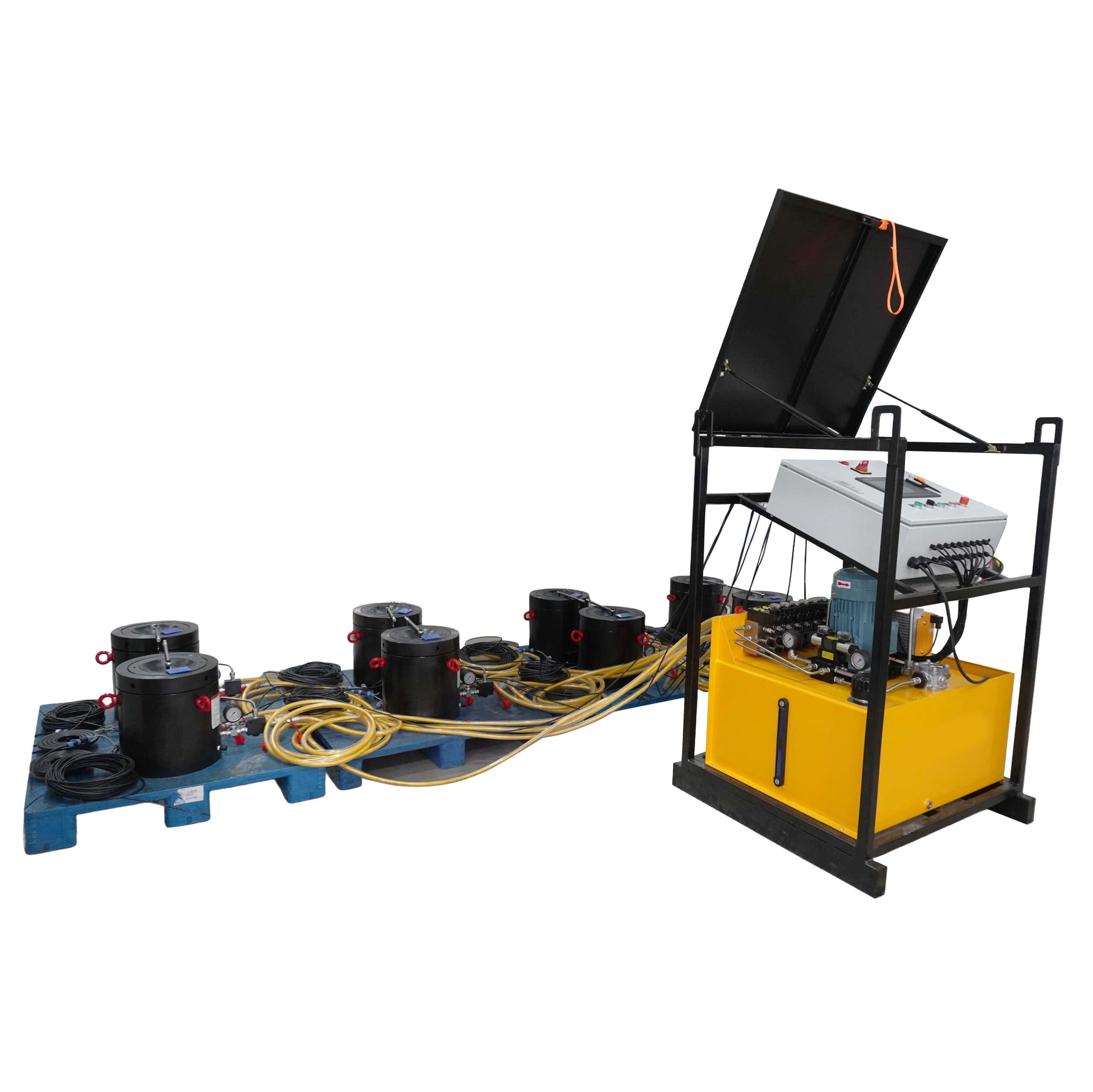

Система ПЛК управляет открытием и закрытием каждого электромагнитного клапана на основе данных датчика перемещения в режиме реального времени, обеспечивая синхронный подъем 4-х домкратов
Особенности:
- точность 1 мм при подъеме и опускании тяжелых грузов с помощью гидравлических цилиндров
- Вентилятор воздушного охлаждения для длительной работы
- запирающееся колесо для удобства транспортировки
- Модуль вычислительной и аналоговой обработки SIEMENS
- Дополнительные функции совместного управления несколькими насосными станциями, функции дистанционного управления через Интернет и т.д.
- 10-дюймовый сенсорный экран, встроенная программа управления, открытая настройка параметров
- Высокозащищенный электрический блок управления PLC, дополнительный независимый сенсорный экран для линейного управления.
- Сконфигурирован с линией передачи данных датчика перемещения 20 м/30 м
- Конфигурация функции: настройка параметров датчика, настройка давления перед подъемом домкратом, настройка сигнала тревоги о перегрузке, сигнал тревоги о потере датчика, сигнал тревоги о превышении допуска, функция предварительного подъема / синхронного опускания

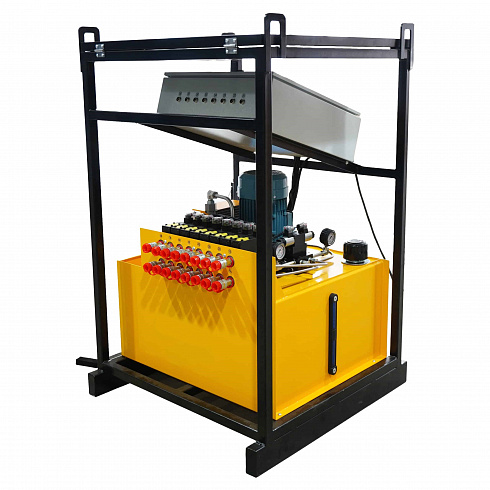

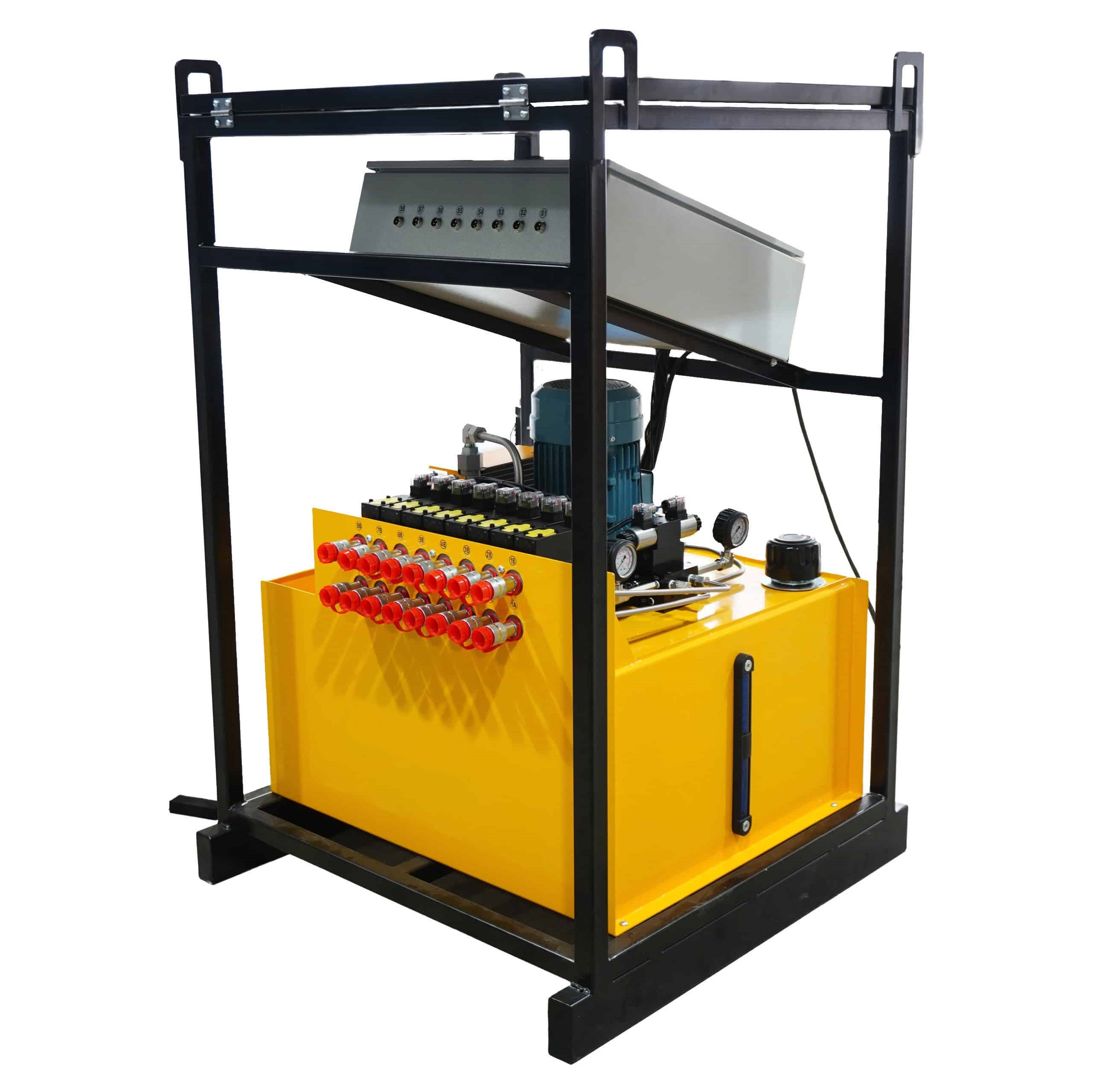

- Интерфейс панельного типа, масляные порты, датчик объема и интерфейсы цилиндров четко обозначены
Комплексный мониторинг и функции безопасности:
-
Расширенные возможности датчика: Поставляется с кабелями для передачи данных от датчика перемещения длиной 20 или 30 метров и стандартным датчиком перемещения длиной 1000 мм, что обеспечивает точную обратную связь по положению при больших расстояниях подъема.
-
Расширенная функциональность: Система включает в себя полный набор функций управления и обеспечения безопасности, в том числе:
-
Настройка параметров датчика
-
Настройка давления предварительного подъема
-
Сигнализация перегрузки
-
Сигнализация потери датчика
-
Сигнализация отклонения синхронизации
-
Функции предварительного подъема, синхронного подъема и синхронного опускания
-
Удобная системная интеграция:
-
Понятный интерфейс панели: Имеет интерфейс в виде панели с четко обозначенными портами для шлангов, датчиков перемещения и гидроцилиндров, что упрощает настройку и снижает риск ошибок при подключении.
-
Расширяемые возможности системы: Опциональная функция координации работы нескольких насосных станций позволяет выполнять сложные крупномасштабные операции с одновременной работой нескольких установок. Также доступна возможность удаленного управления через Интернет для мониторинга и управления из удаленных мест.
Технические характеристики
|
Максимальное Рабочее давление /Бар |
700 |
|
Напряжение /В |
220 |
|
Мощность /кВт |
1.5 |
|
Объем масляного бака /л |
60 |
|
Точки |
4 |
|
Расход/(л/мин) |
1 |
|
Опция датчика перемещения |
1000 мм |
|
Длина кабеля датчика |
30 М |
|
Функция |
Предварительный подъем/синхронный подъем/синхронное опускание |
