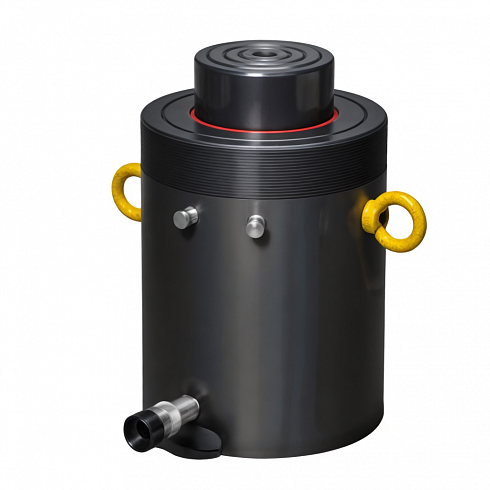

Гидравлический домкрат HCG-2004 одностороннего действия с покрытием QPQ - это высокопроизводительный домкрат одностороннего действия с возвратным плунжером для упрощения эксплуатации с меньшим количеством компонентов, требующих обслуживания, усиленные нитроцементированным покрытием, обеспечивающим превосходную устойчивость к боковым нагрузкам и циклическому износу, обеспечивающему постоянную 10%-ную устойчивость к боковым нагрузкам на протяжении всего хода; приоритет безопасности придается стопорному кольцу, предотвращающему выброс плунжера, сертифицированным подъемным проушинам и защите от атмосферных воздействий как внутри, так и снаружи; надежность дополнительно обеспечивается верхними и нижними сменными подшипниками, поддерживающими плунжер в течение всего хода, а универсальное крепление включает базовые отверстия и кольцевую резьбу, стандартную для моделей грузоподъемностью до 250 тонн. (опция для более чем 300 тонн), все они рассчитаны на максимальное рабочее давление 10 000 фунтов на квадратный дюйм (700 бар).
В гидравлических домкратах серии HCG используется специализированное покрытие Quench-Polish-Quench (QPQ)на всех внутренних и внешних компонентах. Эта усовершенствованная обработка поверхности значительно повышает износостойкость, коррозионную стойкость и усталостную прочность — важнейшие характеристики для гидравлических систем, работающих в сложных условиях.Применяя полную обработку QPQ (нитроцементацию, полировку и повторное оксидирование) к каждой детали, мы гарантируем исключительную долговечность и надёжность всех моделей цилиндров.
Технические характеристики:
|
Номер модели |
Грузоподъемность/Тонна |
Ход поршня/мм |
Эффективная площадь цилиндра/см2 |
Объем масла /см3 |
Уменьшенная высота/мм (A) |
Увеличенная высота/мм (B) |
Внешний диаметр/мм (D) |
Диаметр цилиндра/мм (E) |
Диаметр плунжера/мм (F) |
От основания до выступа/мм (В) |
Стандартный диаметр седла/мм (J) |
Выступ седла над плунжером/мм (K) |
Диаметр седла на выбор/мм (J1) |
Высота в сложенном состоянии/мм (A1) |
Размер резьбы хомута/ мм (Ш) |
Длина резьбы на воротке/мм (X) |
Болт Circle/мм (U) |
Размер резьбы/ мм (V) |
Мин. глубина резьбы/мм (Z) |
Количество отверстий |
Угол от Соединителя |
Масса / Кг |
|
HCG-2004 |
200 |
100 |
283.5 |
2835 |
281 |
381 |
250 |
190 |
140 |
47 |
113 |
3 |
126 |
299 |
M250X3 |
63 |
215 |
M12X1.75 |
22 |
3 |
60° |
95 |
