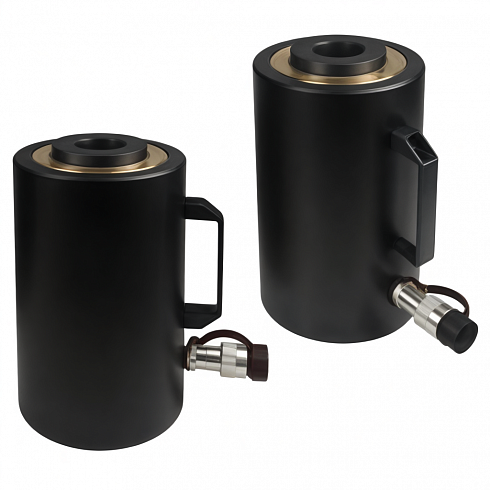

Цилиндр с полым плунжером серии RACH отличается быстрым втягиванием цилиндра благодаря высокопрочной возвратной пружине. Повреждения и износ, вызванные нагрузкой, сведены к минимуму благодаря стальной опорной плите и конструкции седла. Алюминиевые цилиндры с полым плунжером способны выдерживать полную емкость цилиндра; встроенное стопорное кольцо предотвращает перебег плунжера. Все модели серии RACH включают стандартные ручки для удобства обращения.
-
Конструкция с полым плунжером: обеспечивает универсальность при толкании и вытягивании в ограниченном или сложном рабочем пространстве.
-
Внутренняя резьба на плунжере: обеспечивает надежное и универсальное соединение с различными инструментами и приспособлениями.
-
Композитные опорные кольца: предотвращают контакт металла с металлом, снижая износ и продлевая срок службы цилиндра.
-
Плавающая центральная трубка: повышает герметичность и продлевает срок службы изделия при динамической нагрузке.
-
Стальная опорная плита и седло с закалкой: обеспечивают превосходное распределение нагрузки и защиту от деформации при использовании под высоким давлением.
-
Встроенное стопорное кольцо: предотвращает чрезмерное выдвижение плунжера, надежно поддерживая полную номинальную мощность цилиндра.
-
Высокопрочная возвратная пружина: обеспечивает быстрое и надежное втягивание, повышая эффективность работы.
-
Быстроразъемные соединения и пылезащитные колпачки GEJN (входят в стандартную комплектацию всех моделей): обеспечивают быстрое соединение и защиту от загрязнения.
-
Съемное жесткое седло с резьбой (входит в комплект): обеспечивает гибкое крепление и возможность адаптации к различным условиям работы.
Применение
Идеально подходит для технического обслуживания, сборки, ремонта и настройки в таких отраслях, как аэрокосмическая, автомобильная, машиностроение, изготовление пресс-форм и точное машиностроение, особенно там, где важны снижение веса и устойчивость к коррозии.

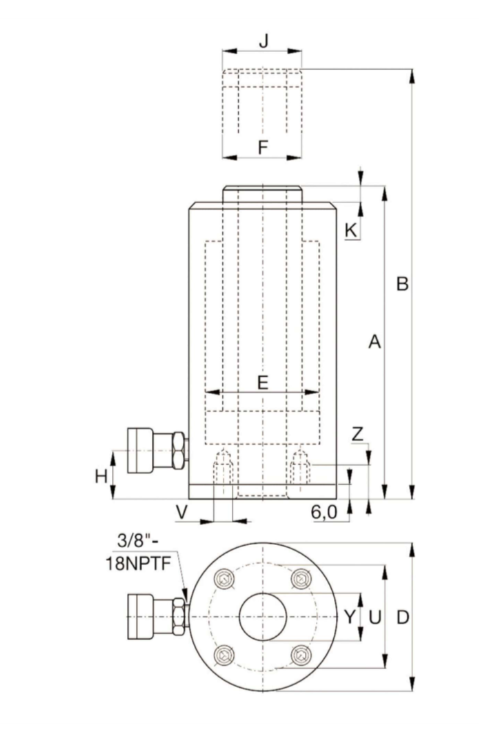

Технические характеристики:
|
Номер модели |
Грузоподъёмность/тонна (кН) |
Ход поршня/мм |
Эффективная площадь цилиндра/см2 |
Объем масла/см3 |
Высота в сложенном состоянии/мм(A) |
Увеличенная высота/мм (B) |
Внешний диаметр цилиндра/мм (D) |
Внутренний диаметр цилиндра/мм (E) |
Диаметр плунжера/мм (F) |
От основания до порта подачи/мм (В) |
Диаметр седла/мм (J) |
Saddle Protri. От Plgr./мм(K) |
Диаметр центрального отверстия/мм (Y) |
Круглые отверстия для крепления основания/мм(U) |
Резьбовые отверстия для крепления основания (V) |
Глубина резьбы крепежных отверстий основания/мм (Z) |
Масса / Кг |
|
RACH-606 |
60(596) |
150 |
84.7 |
1270 |
380 |
530 |
180 |
130 |
100 |
61 |
100 |
12 |
54 |
160 |
М6 |
12 |
25.6 |
